ZPLRD-16自动重合闸电源保护器

下载

产品概述


1、应用范围
自动重合闸电源保护器是利用机械自动化原理,结合现代电子技术研制成功的新一代高科技安全用电产品,具有过电压、欠电压、过流/短路、漏电等主要电气故障的保护功能,并具有故障识别、故障指示、合闸前故障检测、过载延时、自动重合闸、远程监控等功能。自动重合闸电源保护器具有现有漏电保护开关/空气开关的所有功能,并引入了大型专业设备的“自动重合闸”功能,在性能及可靠性方面也有大幅度的提高。自动重合闸电源保护器通过MCU 控制主开关闭合前,对供电电压进行检测。在运行过程中,能对供电电压和过载、短路、漏电等故障进行跟踪检测,在出现故障时及时切断电源,使用电更为安全可靠;同时通过附设的一组指示灯,显示故障情况,为线路检修提供方便。

2、功能特点
1、合闸前检测:产品在合闸前对线路进行检测,当过欠压、漏电、过流任一故障存在都不能合闸。
2、过压保护:当输入端电压大于设定值时自动断开。
3、欠压保护:当输入端电压小于设定值或断电时自动断开。
4、过流保护:当电流大于或等于额定电流1.15倍时,保护器持续3S自动断开。
5、短路保护:当电流大于3倍额定电流时,保护器在0.1S内自动断开。
6、剩余电流保护:当泄露电流大于设定值或人身触时,保护器在0.1S内自动断开。
7、断电保护:断电时保护器自动断开,来电检测正常后保护器自动合闸。
8、自动合闸:当故障发生时自动断开,故障排除后自合闸。
9、故障报警:故障断开时,相应故障指示灯亮。

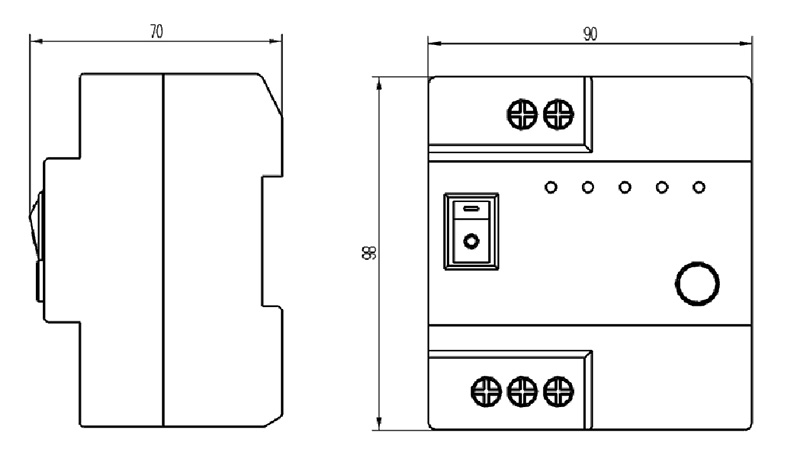

3、外形结构图(此图只作示意,以提供安装尺寸为主)


4、技术参数
序号 技术指标 设备型号
ZPLRD-16
1 额定工作电压 AC230V
2 额定电流In 16A
3 寿命 电气寿命通断4000次
4 本机功耗 <3W
5 工作电压范围 AC140V-300V
6 最大额定输出电流 16A
7 漏电保护 30mA,动作时间≤0.1S
8 过压保护 AC280V,动作时间2-5S
9 欠压保护 AC145V,动作时间2-5S
10 过流保护 ≥1.15In,动作时间2-5S
11 短路保护电流 ≥3In
12 短路保护动作时间 ≤0.1S
13 防雷保护(8/20us) Imax ≤10KA (2KV不产生误动作)
14 外形尺寸 96X90X70mm
15 安装 安装在3.5×7.5mm标准导轨上
