一 产品用途：
SPD专用外置脱离器串联在SPD回路上，利用内部电流选通装置，实现工频小电流速断；
大电流雷电冲击不脱扣。达到工频小电流SPD起火保护，雷电冲击后备保护器不脱扣SPD持续保护的作用；
本产品仅限使用于SPD回路过电流保护，请勿使用于其它场合。

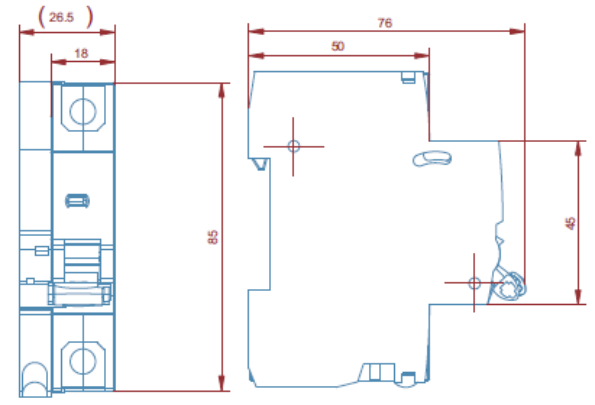

二 外形尺寸：
产品采用 35mm 标准导轨安装，单模尺寸为：76×85×36（mm），未标注公差：±0.5mm。如下列图所示（单位：mm）：

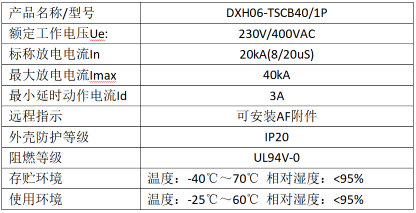

三 技术参数：
四 安装方法：
1 安装接线如下图所示：
2 输入,输出线径应符合SPD输入线径要求，且连接线应尽量的短直。
五 安装注意事项：
1 安装时必须断开电源，严禁带电操作，连接导线必须符合要求。
2 安装完毕后将模块插入到位，检查工作是否正常。
3 本产品仅限使用于SPD回路过电流保护，请勿使用于其它场合。
六 安装接线图：
