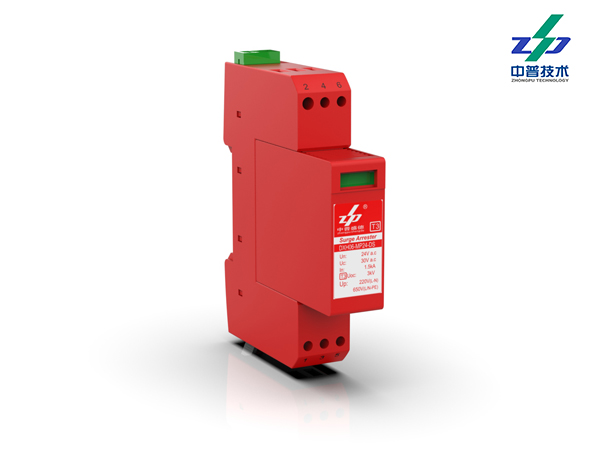

DXH06-MP-DS　　　　　　　　　　带遥信 24V/220V　　　　　　　　中普低压电源防雷器

下载

产品概述

1 用途

DXH06-MP-DS系列电涌保护器，适用于低压系统的防雷保护，应用配电系统以及终端设备的电涌保护，应安装在防雷区 1 (LPZ1) 和防雷区 2 (LPZ2) 或防雷区 2 (LPZ2) 和防雷区 3 (LPZ3) 的界面处。

2 主要特点

2.1 多种通流容量，动作电压适当，保护电路稳健
2.2 内置过温过流保护，无续流，高可靠安全
2.3 模块化结构，安装简单，维护方便
2.4 具备状态指示和遥信告警功能

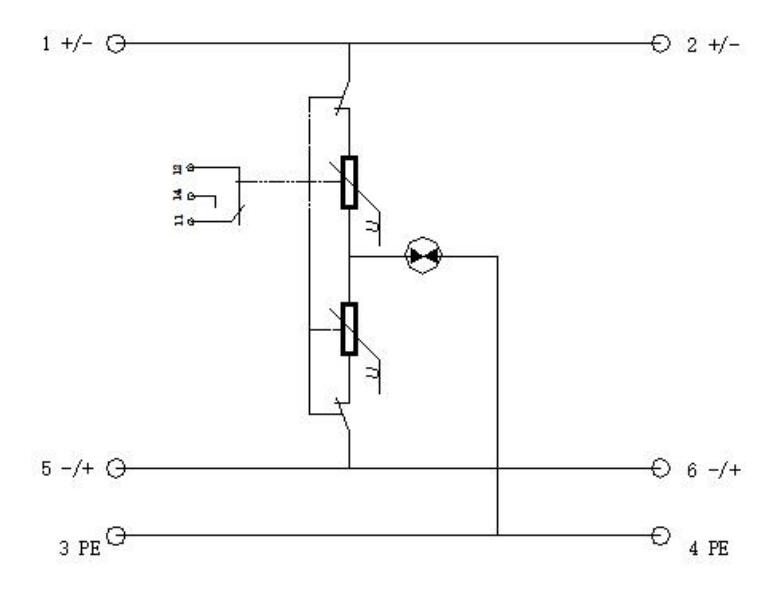

3 工作原理

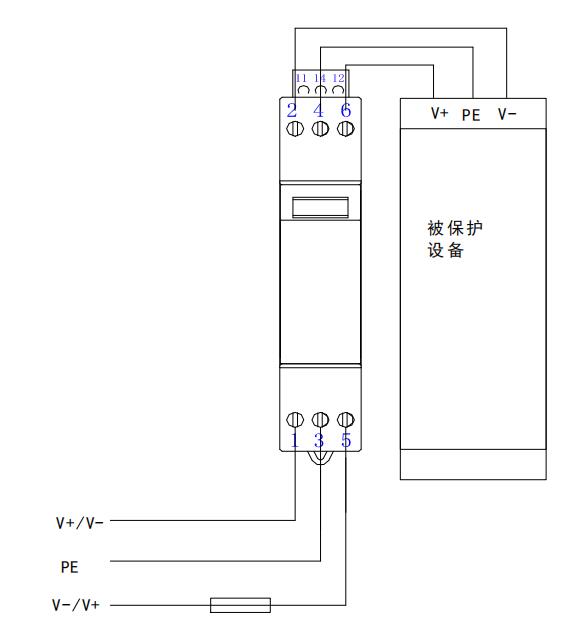

串联接线（3-1A）

并联接线(3-1B)

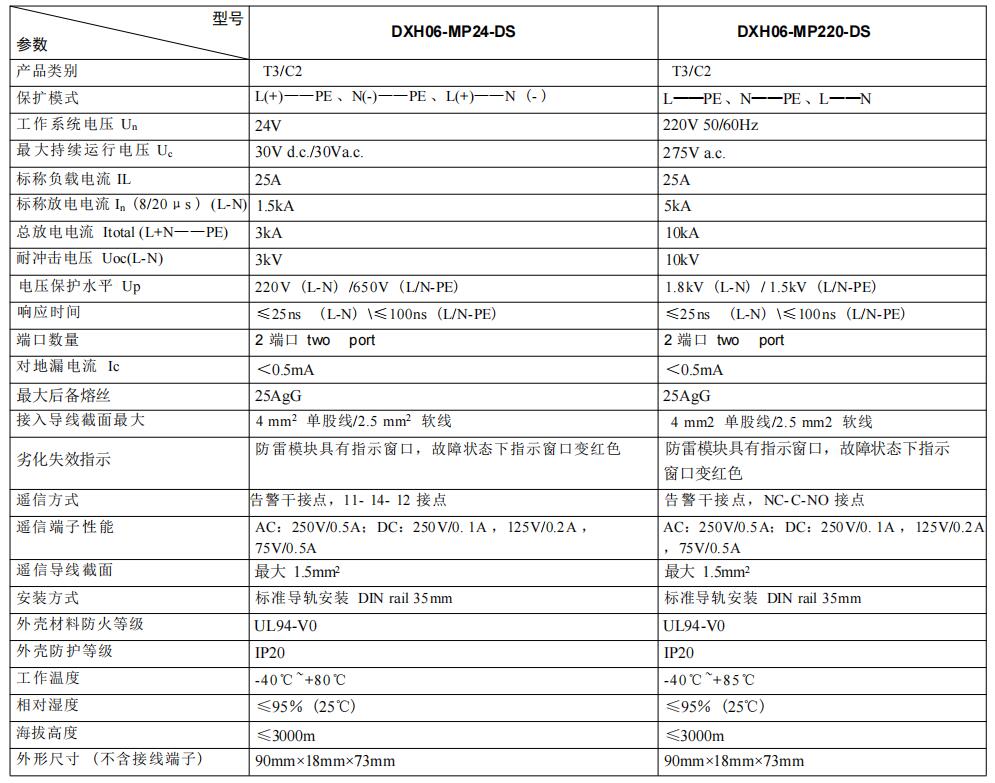

4 技术参数

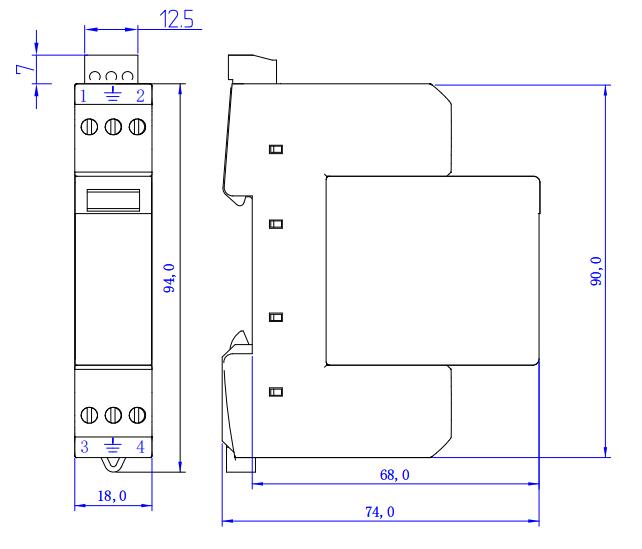

5 外形尺寸

6 安装方法及注意事项

6.1 ．DXH06-MP-DS 型电涌保护器可采用最好采用如图(3- 1A) 所示的串联形接线方式，当受实际条件所限不易实现串联形接线时，也可采用如图 (3- 1B) 所示的常规的直接并联接线，为实现更好的防护效果，当采用直接并联接线时，接线应尽量短，总长度应控制在 0.5m 以内。
6.2 ．连接导线应采用 0.5mm2 (AWG20) 以上的多芯铜导线。
6.3 ．电涌保护器的前端应串联有合适的空开或熔断器，空开取 C 脱扣特性。
6.4 ．安装时必须断开电源，严禁带电操作，连接导线必须符合要求。
6.5 ．防雷器正常工作时，告警干接点为导通状态；防雷器失效时，状态指示变红色，同时告警干接点为开路状态。
6.6 ．防雷器无须特殊维护，只需定期检查其模块是否松动、状态指示是否正常。
6.7 ．若出现下列现象之一，则可判定防雷器已失效，需及时更换：
1) 防雷器的状态指示变为红色；
2) 防雷器的告警干接点变为开路状态。
