DXH06-F/DC48电涌保护器，适用于直流48V或-48V电压系统，配电系统以及终端设备的电涌保护，应安装在防雷区1（LPZ1）和防雷区2（LPZ2）的界面处。

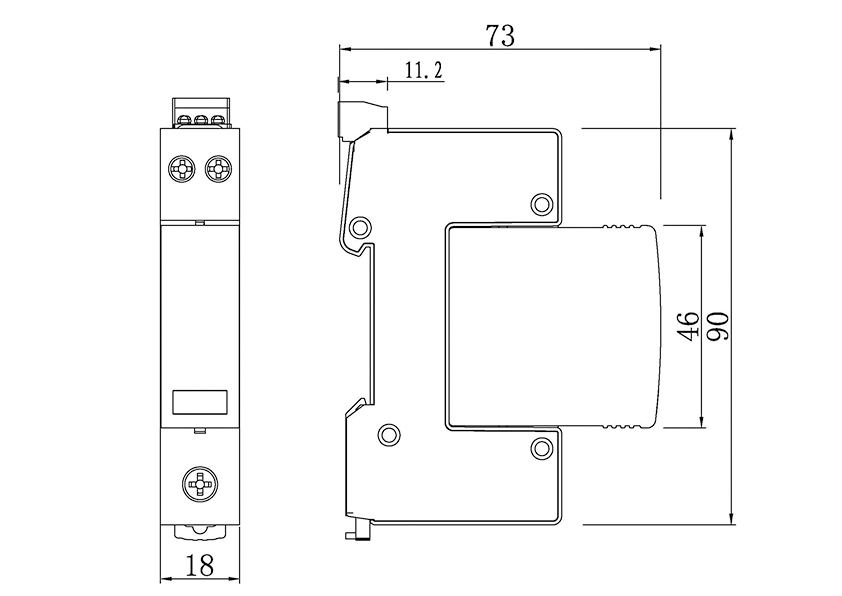

外形结构图（此图只作示意，以提供安装尺寸为主）

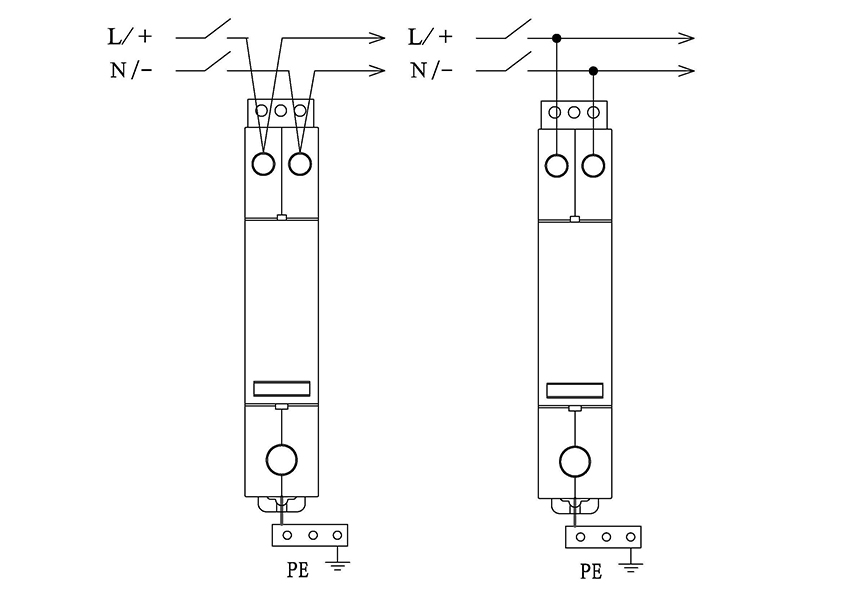

接线方式
V形接线 常规接线
技术参数
技术指标
设备型号
DXH06-F/DC48
试验类别
T2
工作系统电压Un
48Vd.c.
最大持续运行电压Uc
65V d.c./50Va.c.
标称放电电流In
15kA（8/20μs）
最大放电电流Imax
30kA（8/20μs）
对地漏电流Ic
＜1mA
限制电压Up@20kA
≤0.3kV
响应时间
≤25ns
端口数量
1端口
串接熔丝
100A gL/ gG (input current>100A)
过载故障
580V/5S
短路电流
10kA
保扩模式
+——PE、-——PE
内部保护装置
防雷单元内置热脱扣装置
接入导线截面
正、负端口：1.5～10mm2 / PE端口：2.5～25mm2
裸线压接长度
12.5mm
安装接线力矩
M3:1.2Nm/ M5:2.0Nm
劣化失效指示
防雷模块具有指示窗口，故障状态下指示窗口变红色
遥信方式
告警干接点，NC-C-NO接点
遥信端子性能
AC：250V/0.5A；DC：250V/0.1A，125V/0.2A，75V/0.5A
遥信导线截面
最大1.5mm2
安装方式
标准导轨安装DIN
rail 35mm
外壳材料防火等级
UL94-V0
外壳防护等级
IP20
工作温度
-40℃～+80℃
相对湿度
≤95％（25℃）
海拔高度
≤3000m
外形尺寸（不含接线端子）
90mm×18mm×73mm
