本系列浪涌保护器主要应用于4线制测控信号系统的瞬时过电压、过电流的保护。

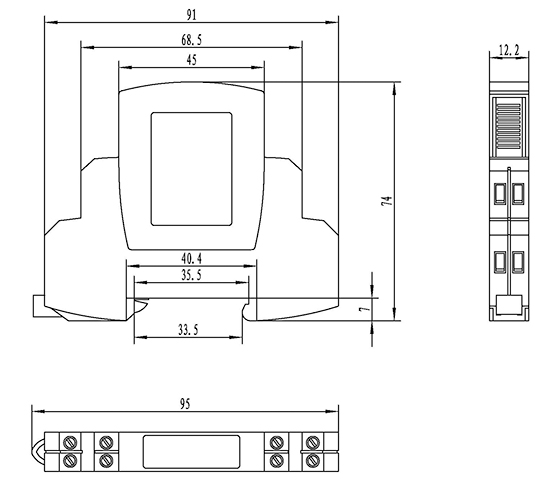

外形结构图（此图只作示意，以提供安装尺寸为主）

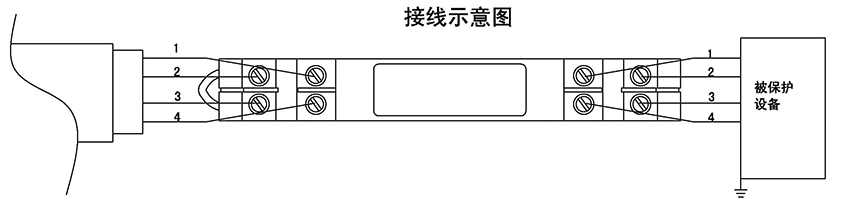

接线方式
技术参数
技术指标
设备型号
QFL06-H4R 24-S
SPD分类
C2、D1
标称工作电压Un
24V
直流最大持续运行电压Uc
33V
交流最大持续运行电压Uc
24V
标称电流IL
1.0A
C2总标称放电电流In
20kA（8/20uS）
C2每线标称放电电流In
10kA（8/20uS）
D1 每线雷电冲击电流 Iimp
2.5kA(10/350us)
线—线电压保护水平Up
60V
线—PE 电压保护水平Up
700V
线—线电压保护水平(1KV/uS C1）Up
50V
线—PE 电压保护水平(1KV/uS C1）Up
600V
线—线电压保护水平(Iimp D1）Up
60V
线—PE 电压保护水平(Iimp D1）Up
600V
每线串接阻抗
1.0ohms
线-线带宽fG
7.8MHZ
线-线电容（C）
≤1.0nF
线-PE电容（C）
≤16nF
工作温度范围
-40 ℃---- +80 ℃
防护等极
IP20
安装方式
35mm DIN轨
接线方式（输入/输出）
压接/压接
安装导线截面积
0.08—2.5mm2
颜色
灰色UL94-V0
外形尺寸
95mm×74mm×12.2mm
