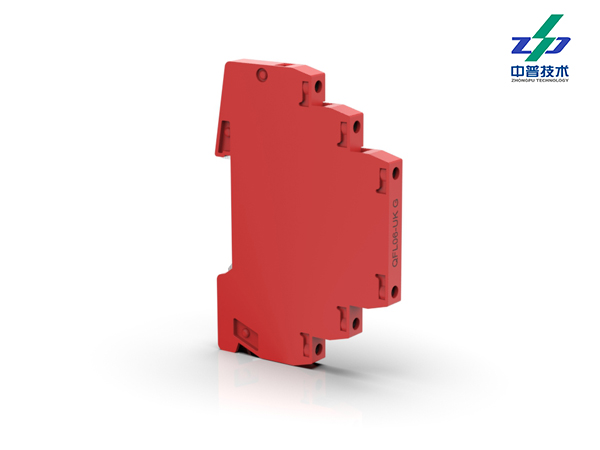

QFL06-UK G电涌保护器 ，本系列浪涌保护器主要应用于2线制测控信号系统的瞬时过电压、过电流的保护。宽度为7mm节约安装空间，用于直接或间接屏蔽接地的对地隔离的平衡接口两对线保护，适用LPZ0A-2及后续分区的防雷保护。
外形结构图（此图只作示意，以提供安装尺寸为主）
技术参数
| 序号 | 技术指标 | 设备型号 |
| QFL06-UK G | ||
| 1 | SPD分类 | C2、D1 |
| 2 | 标称工作电压Un: | 24VDC/AC |
| 3 | 直流最大持续运行电压Uc： | 30V |
| 4 | 标称电流IL： | 0.5A |
| 5 | C2总标称放电电流（8/20uS）In: | 20KA |
| 6 | C2每线标称放电电流（8/20uS）In: | 10KA |
| 7 | 线—线电压保护水平Up: | 150V |
| 8 | 线—PG 电压保护水平Up: | 75V |
| 9 | 线—线电压保护水平(1KV/uS C1）Up: | 120V |
| 10 | 线—PE 电压保护水平(1KV/uS C1）Up: | 75V |
| 11 | 工作温度范围 | -40 ℃---- +80 ℃ |
| 12 | 防护等极 | IP20 |
| 13 | 安装方式 | 35mm DIN轨 |
| 14 | 接线方式（输入/输出） | 压接/压接 |
| 15 | 安装导线截面积 | 0.08—2.5mm2 |
| 16 | 颜色 | 红色 |
| 17 | 尺寸 | 91×63×7（mm） |
