DXH06-FCS/4R40电涌保护器，适用于220/380Va.c.电压系统，配电系统以及终端设备的电涌保护，应安装在防雷区1（LPZ1）和防雷区2（LPZ2）的界面处。

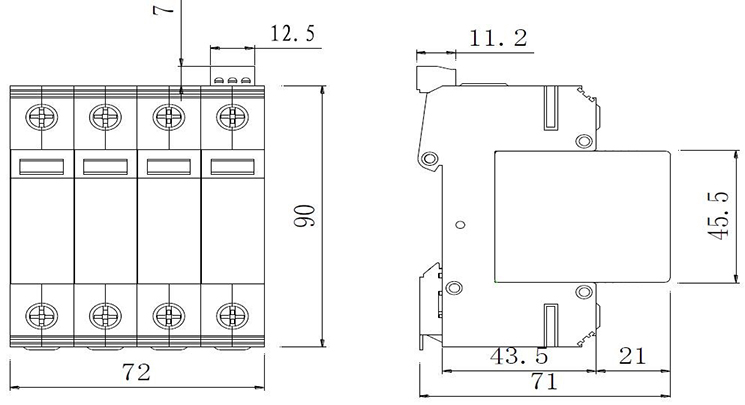

外形结构图（此图只作示意，以提供安装尺寸为主）

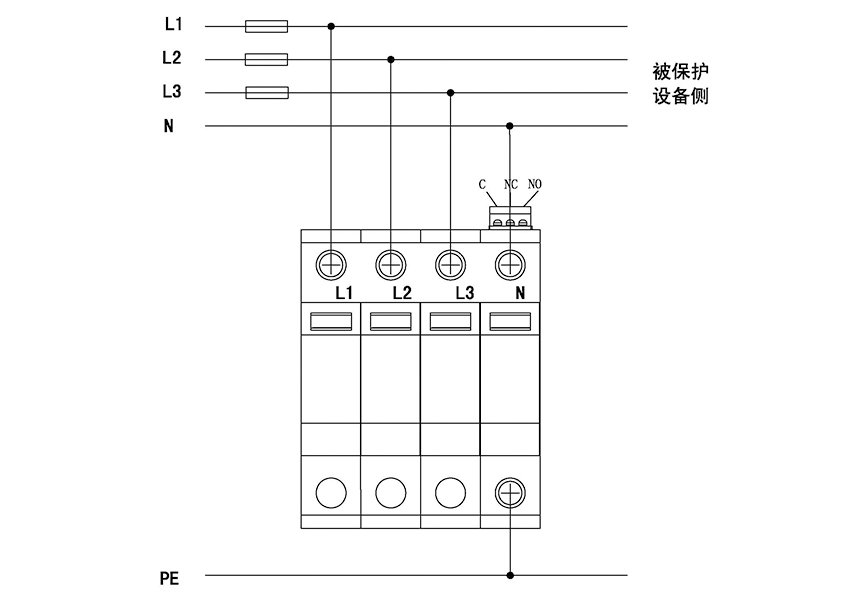

接线方式
技术参数
| 技术指标 | 设备型号 |
| DXH06-FCS/4R40（440V） | |
| 试验类别 | T2 |
| 工作系统电压Un | 230/ 400V, 50Hz/ 60Hz |
| 最大持续运行电压Uc | 440Va.c. |
| 标称放电电流In | 20kA（8/20μs） |
| 最大放电电流Imax | 40kA（8/20μs） |
| 对地漏电流Ic | ＜1mA |
| 限制电压Up@20kA | ≤2.0kV |
| 响应时间 | ≤25ns |
| 端口数量 | 1端口 |
| 串接熔丝 | 100A gL/ gG (input current>100A) |
| 过载故障 | 580V/5S |
| 短路电流 | 10kA |
| 保扩模式 | L——PE、N——PE |
| 内部保护装置 | 防雷单元内置热脱扣装置 |
| 接入导线截面 | 6～35mm2 |
| 裸线压接长度 | 12.5mm |
| 安装接线力矩 | 2Nm |
| 劣化失效指示 | 防雷模块具有指示窗口，故障状态下指示窗口变红色 |
| 遥信方式 | 告警干接点，NC-C-NO接点 |
| 遥信端子性能 | AC：48V/0.5A；DC：250V/0.1A，125V/0.2A，75V/0.5A |
| 遥信导线截面 | 最大1.5mm2 |
| 安装方式 | 标准导轨安装DIN rail 35mm |
| 外壳材料防火等级 | UL94-V0 |
| 外壳防护等级 | IP20 |
| 工作温度 | -40℃～+80℃ |
| 相对湿度 | ≤95％（25℃） |
| 海拔高度 | ≤3000m |
| 外形尺寸（不含接线端子） | 90mm×71mm×72mm |
