背景意义：

       风力发电机组均安装在空旷且远离其他高大物体，因此风力发电机组极易遭受雷击。雷电对风机造成的损坏不一定会立即导致风机显现出故障；风力发电机组一般安装在不易维护的地方，如偏远山区风机、海上风机等；安装了 雷电在线监测系统 的风机在遭受雷击后可为工程师分析提供可靠数据支持。

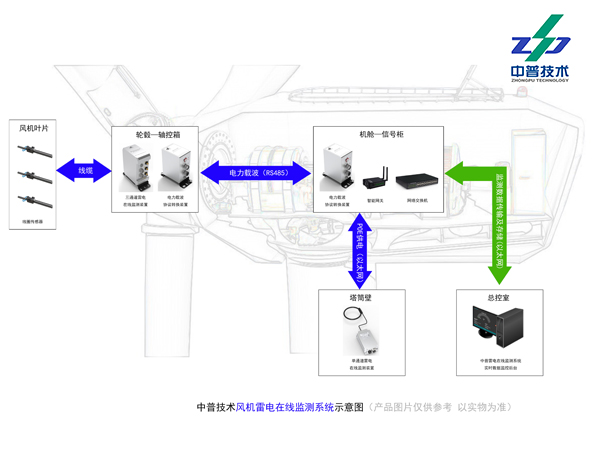

系统原理：

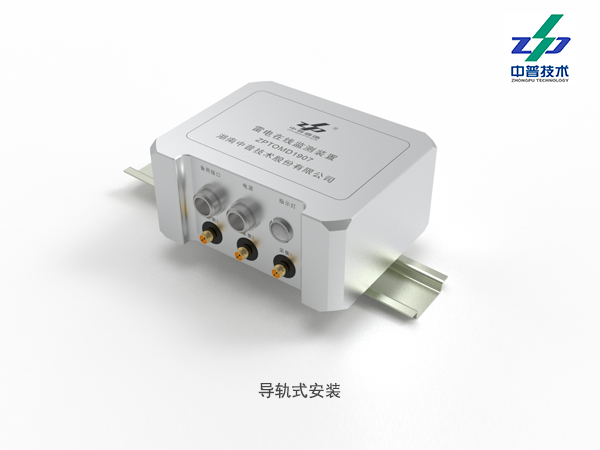

      当风机叶片遭受到直击雷时，安装在风机叶片的雷电流传感器能够实时将感应到的雷电流信号传输至安装在风机轮毂轴控箱的三通道雷电在线监测装置；

      三通道雷电在线监测装置对接收到的雷电数据进行分析、计算、本地存储并通过电力载波协议转换装置将雷电流信息传输至安装在机舱信号柜的智能网关；

      当雷电流通过塔筒引下线泄放是，安装在塔筒壁的雷电流传感器能够实时将感应到的雷电流信号传输至安装在塔筒壁的单通道雷电在线监测装置；

      单通道雷电在线监测装置对接收到的雷电数据进行分析、计算、本地存储并通过POE以太网将雷电流信息传输至安装在机舱信号柜的智能网关；

      智能网关将接收到的雷击数据进行本地大数据分析、本地数据库处理并通过MODBUST TCP协议将雷击信息通过以太网传输至总控室的集中监控后台，监控后台可以实时了解风机遭受雷击发生时间、雷击次数、雷击峰值、雷击极性、雷击电荷量、雷击单位能量、雷击陡坡系数等其他参数。

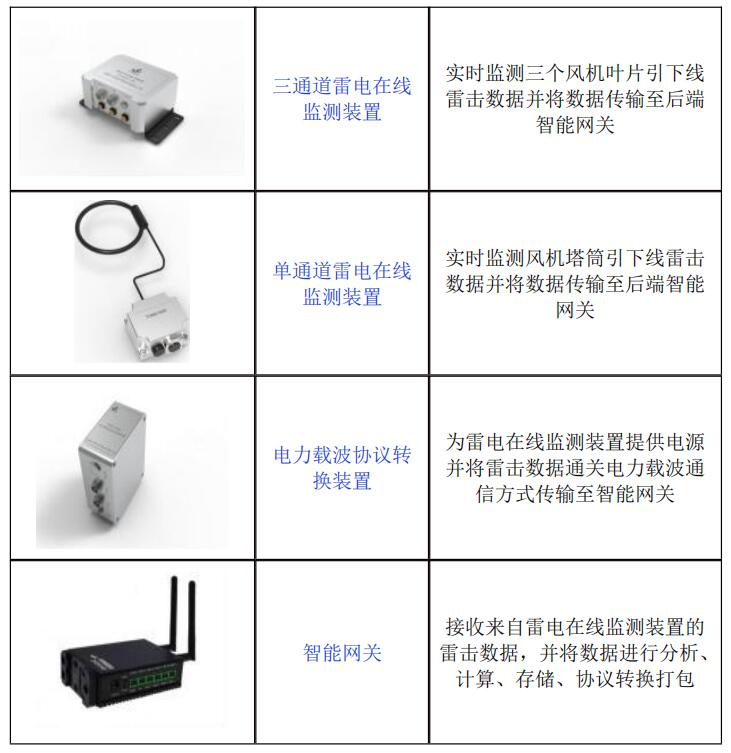

系统产品构成：

雷电在线监测系统产品视频介绍：
