DXH06-D320QS          10-20kA  275V 串联      中普LED电源防雷器

下载

产品概述


1、应用范围
DXH06-D320QS型电涌保护器是专用于LED照明系统的单相交流电源,一般安装在电路板上或电源箱内。LED电涌保护器使用GDT放电管和压敏电阻组合保护技术,可靠保护LED照明系统不受雷击电涌和过电压的破坏。

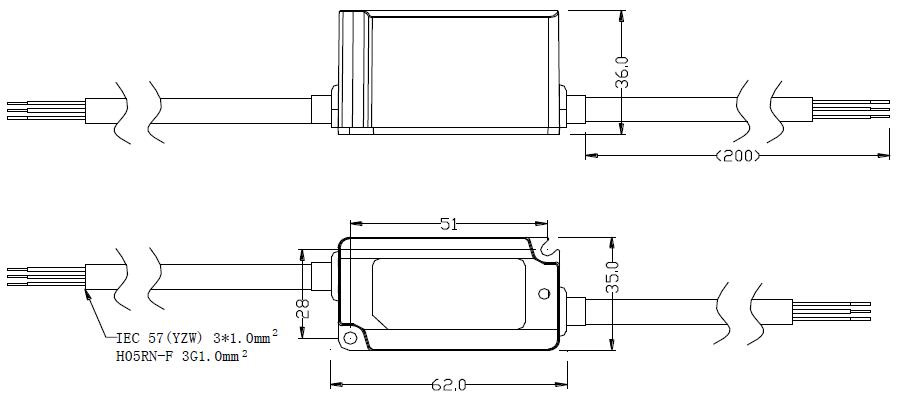

2、外形结构图(此图只作示意,以提供安装尺寸为主)

3、技术参数

序号 技术指标 设备型号
DXH06-D320QS20
1 额定电压Un 275Va.c.
2 最大持续电压Uc 320Va.c.
3 标称放电电流T2/T3 In 10kA/20kV
4 最大放电电流Imax 20kA
5 最大工作电流IL 10A
6 限制电压Up(In) 1.2kV(L-N)、1.5kV(L/N-PE)
7 外壳阻燃等级 UL94 V-0
8 安装方式 串联
9 引线长度 3×1.0(长度输入300mm、输出200mm)
10 防护等级 IP67(胶封)
12 接线定义 红(棕)-L;蓝(绿)-N;黄绿-PE
13 失效指示 指示亮正常、指示灭失效
14 尺寸 36×35×62(mm)
