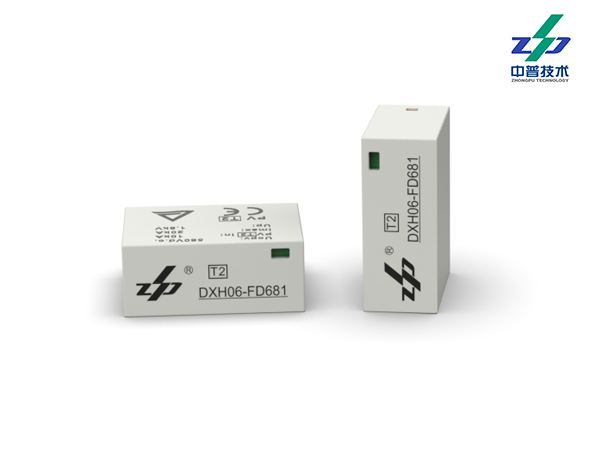

DXH06-FD681          10-20kA 交流420V直流560V     中普PCB板载防雷器

下载

产品概述

1 应用范围

   本系列浪涌保护器主要应用于电源系统瞬时过电压的电涌保护。该浪涌保护器是专用于 PCB 板焊接式浪涌保护器,根据防护通流容量大小,可采用多片并联使用,模块内部设有失效安全脱扣装置,同时具有失效报警引脚(干接点结构),且产品具备劣化显示窗口。




2 技术参数


3 防护原理


4  尺寸结构


5 安装

    该浪涌保护器采用 PCB 焊接安装,PCB 板钻孔如上图(PCB 钻孔图)所示:焊接:产品可使用手工焊接或使用波峰焊焊接:手工焊接时建议使用恒温烙铁,温度设置400℃±5℃,焊接时间 1~3 秒,焊锡丝建议使用常温焊锡丝;推荐的波峰焊接曲线:预热温度 1 区:
115±5℃;2 区:155±5℃;峰值温度 265±5℃;链速:1.15~1.25m/min;具体要根据线路板的不同进行调整。

注意事项:

    该浪涌保护器内部安全脱扣采用了 140℃低温焊锡,焊接请注意控制温度,防止出现脱扣失效;多片并联使用时,PCB 防护线路铜皮宽度要满足通流容量的要求;电源线与告警线路爬电距离要满足相关安规要求。


6 适用环境
