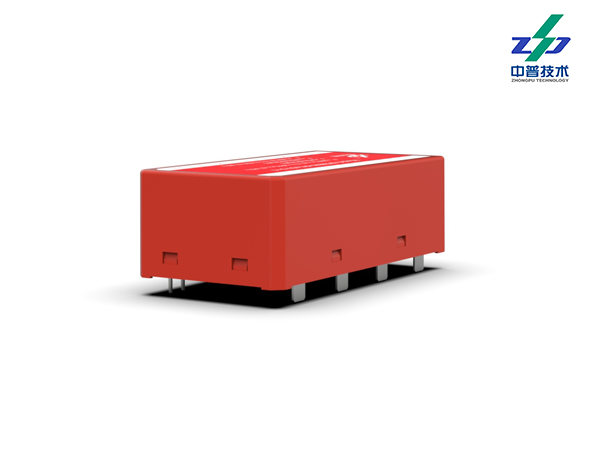

DXH06-FC621/3+1          20-40kA 交流三相385V      中普PCB板载防雷器

下载

产品概述

1 应用范围

     本系列电涌保护器主要应用于三相电源系统瞬时过电压的电涌保护。应安装在防雷区1(LPZ1)和防雷区2(LPZ2)的界面处。

     该电涌保护器是专用于PCB板焊接式三相电涌保护器,模块内部设有失效安全脱扣装置,同时具有失效报警引脚(干接点结构)。




2 技术参数


3 防护原理

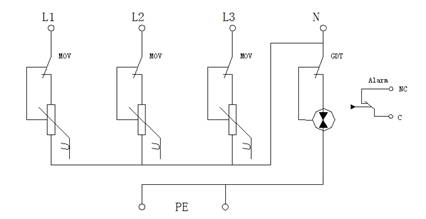

    DXH06-FC621/3+1交流电源电涌保护器用于交流电源的第二级(C级)雷电过电压保护,采用3+1防护电路,如下列图形所示。

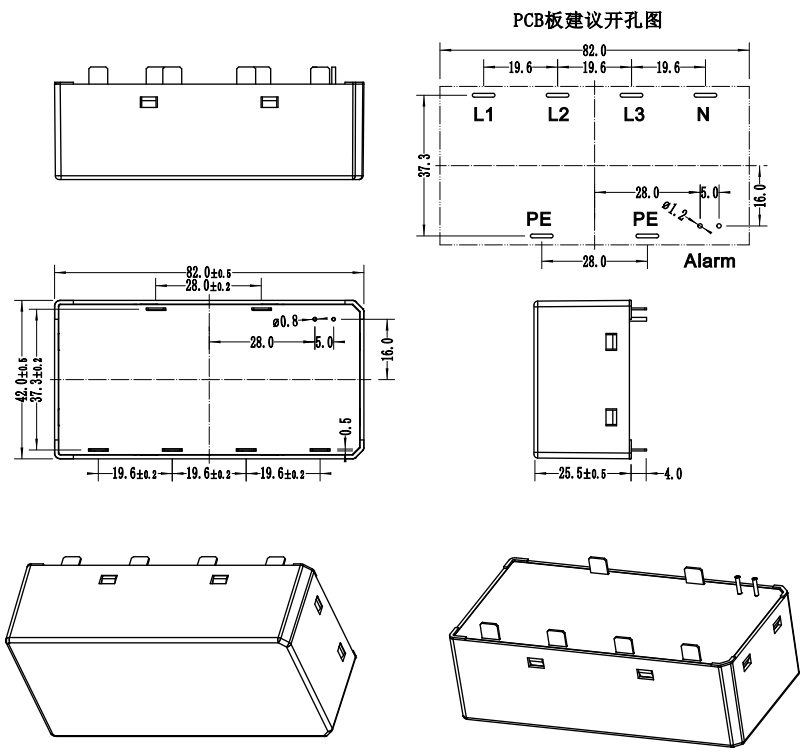

4 结构尺寸



5 安装说明

   该电涌保护器采用PCB焊接安装,PCB板钻孔如上图(PCB钻孔图)所示:焊接:产品可使用手工焊接或使用波峰焊焊接:手工焊接时建议使用恒温烙铁,温度设置400℃±5℃,焊接时间1~3秒,焊锡丝建议使用常温焊锡丝;推荐的波峰焊接曲线:预热温度1区:115±5℃;2区:155±5℃;峰值温度265±5℃;链速:1.15~1.25m/min;具体要根据线路板的不同进行调整。

注意事项:
    该电涌保护器内部安全脱扣采用了140℃低温焊锡,焊接请注意控制温度,防止出现脱扣失效;PCB防护线路铜皮宽度要满足通流容量的要求;电源线与告警线路爬电距离要满足相关安规要求。
