1、应用范围
DXH06-F/3+1R12.5-T1电涌保护器，适用于220/380Va.c.电压系统，配电系统以及终端设备的电涌保护，应安装在防雷区0（LPZ0）和防雷区1（LPZ1）的界面处。

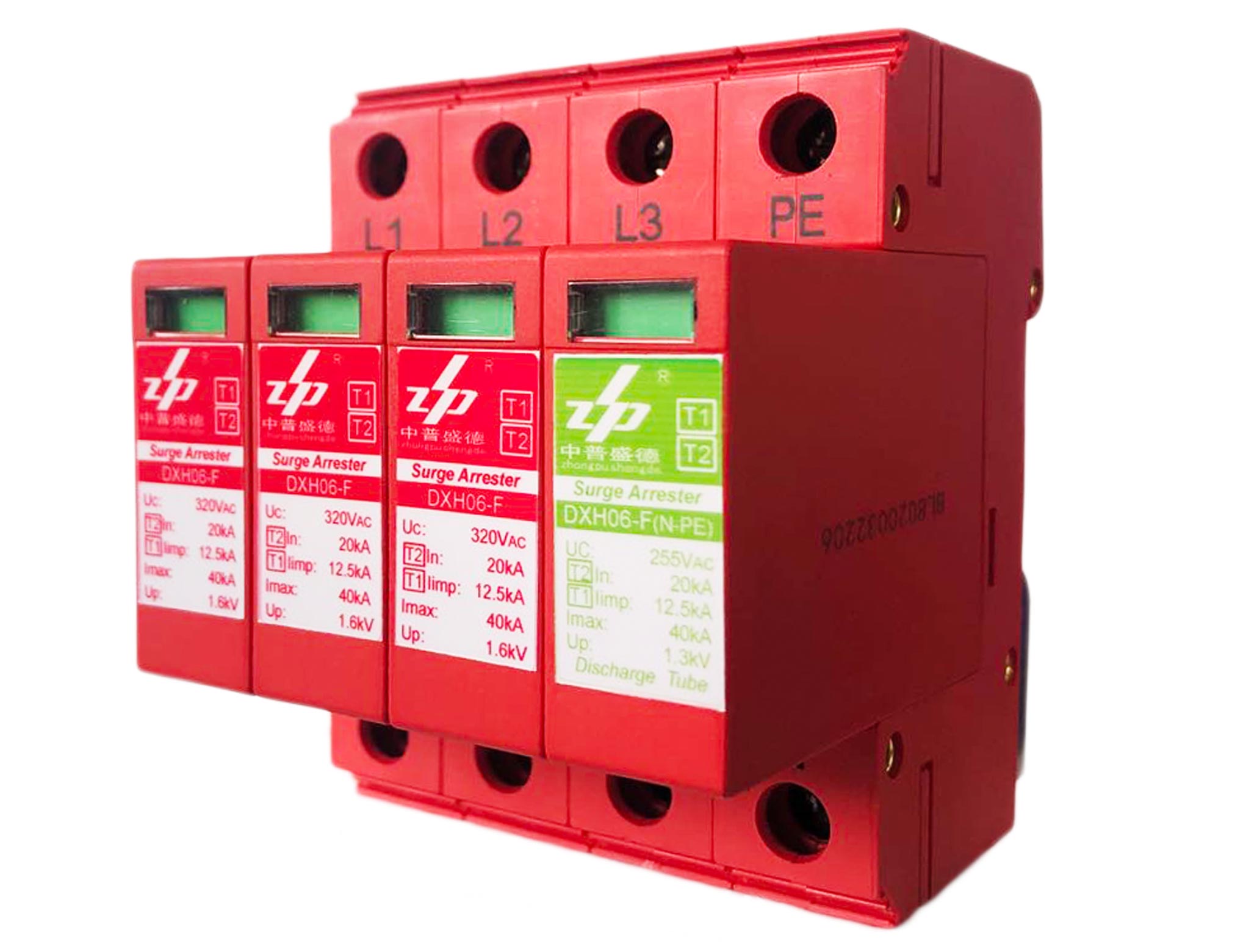

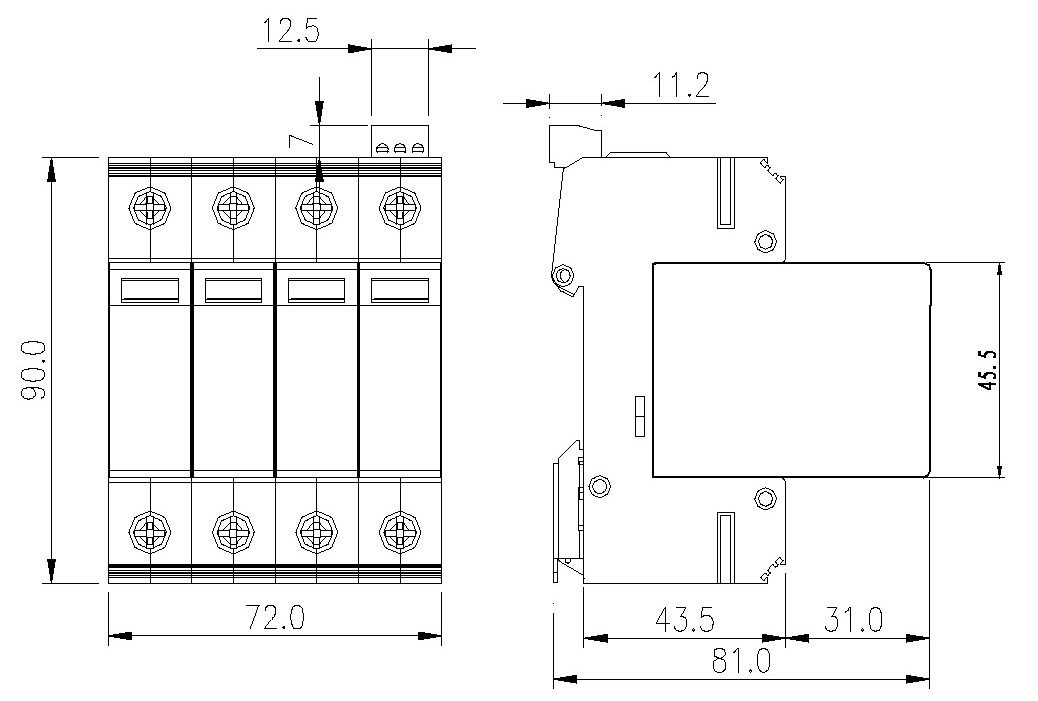

2、外形结构图（此图只作示意，以提供安装尺寸为主）

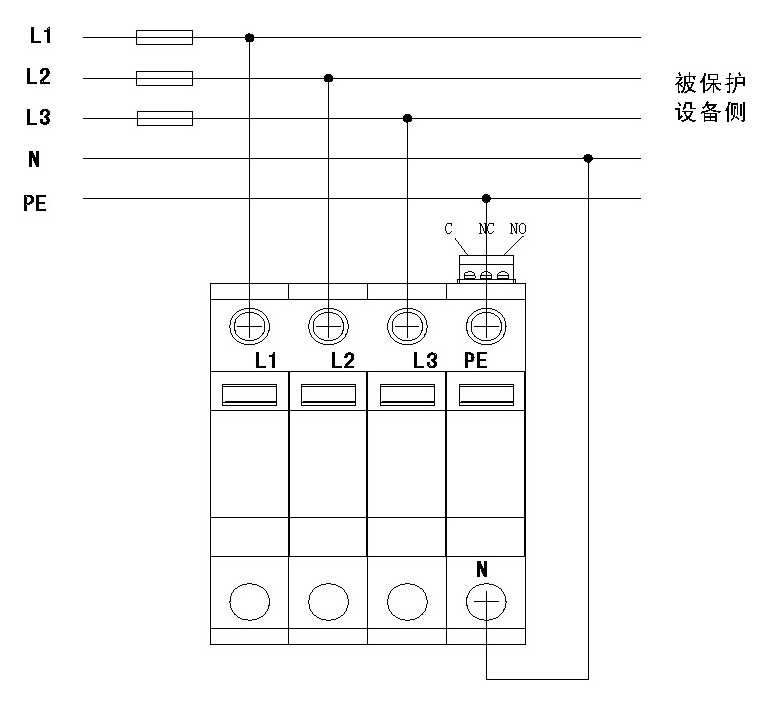

3、接线方式
V形接线
常规接线
4、技术参数
| 序号 | 技术指标 | 设备型号 |
| DXH06-F/3+1R12.5-T1 | ||
| 1 | 工作系统电压Un | 230/ 400V, 50Hz/ 60Hz |
| 2 | 产品类别 | T1+T2 |
| 3 | 最大持续运行电压Uc | 320V a.c. |
| 4 | 标称放电电流In | 20kA（8/20μs） |
| 5 | 最大放电电流Imax | 40kA（8/20μs） |
| 6 | 冲击电流IImp | 12.5kA（10/350μs） |
| 7 | 对地漏电流Ic | ＜1mA |
| 8 | 限制电压Up@20kA | ≤1.6kV(L—N), ≤1.3kV（N—PE) |
| 9 | 响应时间 | ≤25ns |
| 10 | 端口数量 | 1端口 |
| 11 | 串接熔丝 | 100A gL/ gG (input current>100A) |
| 12 | 短路电流 | 10kA |
| 13 | 保扩模式 | N——PE、L——N |
| 14 | 内部保护装置 | 防雷单元内置热脱扣装置 |
| 15 | 接入导线截面 | 4～35mm2 |
| 16 | 裸线压接长度 | 12.5mm |
| 17 | 安装接线力矩 | 1.5Nm |
| 18 | 劣化失效指示 | 防雷模块具有指示窗口，故障状态下指示窗口变红色 |
| 19 | 遥信方式 | 告警干接点，NC-C-NO接点 |
| 20 | 遥信端子性能 | AC：250V/0.5A；DC：250V/0.1A，125V/0.2A，75V/0.5A |
| 21 | 遥信导线截面 | 最大1.5mm2 |
| 22 | 安装方式 | 标准导轨安装DIN rail 35mm |
| 23 | 外壳材料防火等级 | UL94-V0 |
| 24 | 外壳防护等级 | IP20 |
| 25 | 工作温度 | -40℃～+80℃ |
| 26 | 相对湿度 | ≤95％（25℃） |
| 27 | 海拔高度 | ≤3000m |
| 28 | 外形尺寸（不含接线端子） | 90mm×81mm×72mm |
