DXH06‐P/1.8B 型避雷针

下载

产品概述

1、概述
DXH06‐P/1.8B 型避雷针执行的标准是GB50057‐94(2000 版)。
DXH06‐P/1.8B 型避雷针是一种小型防直击雷装置,具有接闪、疏导雷电流入地及抗侧击的功能。其外形美观、重量轻、安装方便,适用于移动通信基站、建筑物、仓库、油库、水泵站、卫星小站、机场设备、气象台站、石油气站、军事基地、通信基站等范围的直击雷防护。

2、工作原理
当DXH06‐P/1.8B 型避雷针受雷击时,由接闪器接闪,并将雷电流疏导入地。其结构能抑制由于接闪器接闪引起的对被保护物的侧击。

3、技术参数
最大放电电流(KA) 总阻值 抗风强度(m/s) 总高(m)
≤200 ≤1Ω 40 1.8

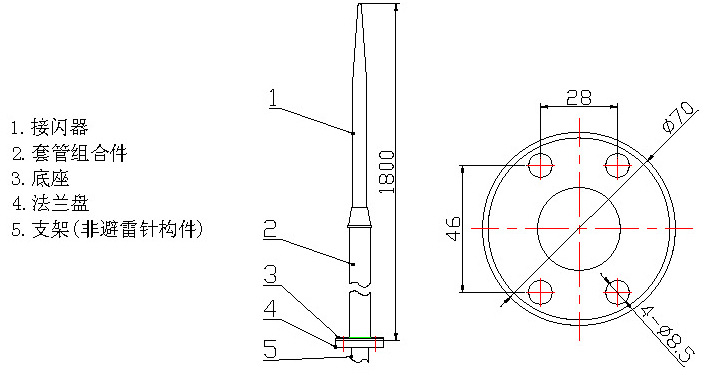

4、结构特征


5、安装维护
1 安装方法:将法兰盘放置于支架上,并将4 个安装孔摆放在便于装连接螺栓的位置。然后将法兰盘与支架焊接在一起,供支承避雷针用。焊接法兰盘时应保证法兰盘端面水平。将避雷针的底放置在准备好的支承座上,对准安装孔,装入4 个M8 的螺栓,最后用螺母固紧。
2 注意事项:避雷针的接地必须良好,其接地电阻不大于10Ω。
3 每年雷雨季节前须按以下内容进行检查:
a.各连接部位的连接应可靠,不允许松动。
b.从接闪器至下部连接件的总阻值小于1Ω。
c.避雷针的接地必须良好,其接地电阻不大于10Ω。
