DXH06-D320/QB10 LED灯浪涌保护器

下载

产品概述

1、应用范围
DXH06-D320/QB10型电涌保护器是专用于LED照明系统的单相交流电源，一般安装在电路板上或电源箱内。LED电涌保护器使用GDT放电管和压敏电阻组合保护技术，可靠保护LED照明系统不受雷击电涌和过电压的破坏。

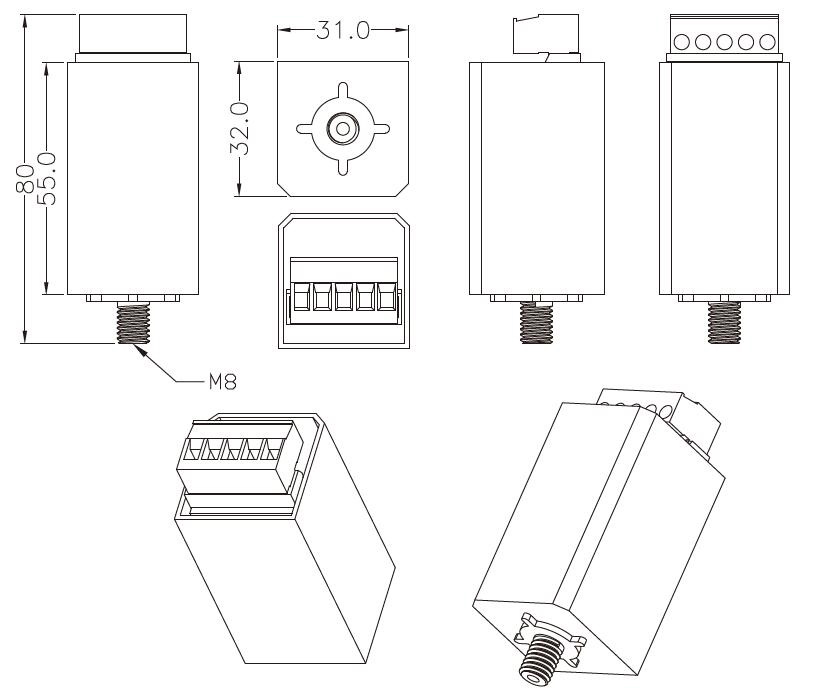

2、外形结构图（此图只作示意，以提供安装尺寸为主）

3、技术参数

序号	技术指标	设备型号
序号	技术指标	DXH06-D320/QB10
1	额定电压Un	220Va.c.
2	最大持续电压Uc	320Va.c.
3	标称放电电流T2/T3 In	5kA/10kA
4	最大放电电流Imax	10kA
5	最大工作电流IL	8A
6	限制电压Up（In）	1.2kV(L-N)、1.5kV(L/N-PE)
7	外壳阻燃等级	UL94 V-0
8	安装方式	串联
9	输入输出	接线端子
10	防护等级	IP20（胶封）
